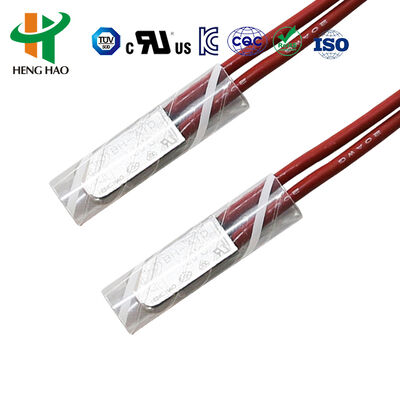

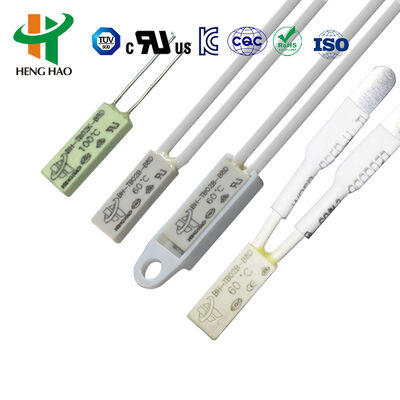

Bimetallic Strip Thermal Overload Protector Switch For Electric Heater

تصویر بزرگ :

جزئیات محصول:

Place of Origin:	China
نام تجاری:	HENGHAO
گواهی:	UL,CQC,VDE,ROHS
Model Number:	BW9700

پرداخت:

Minimum Order Quantity:	1000PCS
قیمت:	0.19 / pieces
Packaging Details:	1000pcs per carton
Delivery Time:	7 days
Payment Terms:	TT, CASH.LC.WEST UNION
Supply Ability:	100000000pcs per month

مخاطب

شرح

چرخه زندگی:	100000 چرخه	ولتاژ و جریان:	250 ولت 16a
نوع تماس:	به طور معمول بسته یا به طور معمول باز است	نوع سوئیچ:	تنظیم مجدد خودکار یا تنظیم مجدد دستی
محدوده دما:	0-250 ℃
برجسته کردن:	motor thermal protection switch , thermal protection switch

سوئیچ محافظ اضافه بار حرارتی نواری دو فلزی برای بخاری برقی

محافظ‌های حرارتی BW برای بخاری برقی

اصل و ساختار

محافظ حرارتی سری BW از هندسه خاصی از نوار دو فلزی استفاده می‌کند که بدون مکانیزم‌های کمکی، مستقیماً جریان گرمایش ملایم را حس می‌کند. عنصر دو فلزی به سرعت وضعیت خود را تغییر می‌دهد تا به طور خودکار تماس را قطع کرده و عملکردهای مدار را انجام دهد و هم محافظت در برابر گرمای بیش از حد و هم اضافه بار را فراهم کند.

کاربردها

به طور گسترده در موتورهای الکتریکی و تجهیزات الکتریکی از جمله: پتوهای برقی، دیوارهای گرم، موتورهای ماشین لباسشویی، موتورهای دستگاه شیر سویا، موتورهای پنکه، موتورهای تهویه مطبوع، موتورهای کسری، موتورهای DC، موتورهای بدون جاروبک AC، پمپ‌های آب، ترانسفورماتورها، رکتیفایرها، سیستم‌های روشنایی، باتری‌های قابل شارژ و لوازم گرمایشی برقی استفاده می‌شود.

مشخصات فنی

نوع کنتاکت: نرمال بسته و نرمال باز
رتبه الکتریکی: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
مقاومت مدار: ≤50mΩ (مقدار اولیه)
مقاومت عایق: ≥100mΩ
محدوده دمای عملکرد: 40~150℃
بدنه: بدنه فلزی و بدنه پلاستیکی
عمر: ≥10,000 سیکل

ابعاد

مدل	طول (میلی متر)	عرض (میلی متر)	ارتفاع (میلی متر)	رتبه الکتریکی	سیم لید (میلی متر)
BW فلزی	20	7.5	3.8	5A/250V; 10A/250V	سیم سیلیکونی دمای بالا AWG#22، AWG#18 L1=L2=70mm، یا طبق الزامات مشتری
BW فلزی	20	8.0	4.1	16A/250V	سیم سیلیکونی دمای بالا AWG#22، AWG#18 L1=L2=70mm، یا طبق الزامات مشتری
BW پلاستیکی	20	8.0	4.0	5A/250V; 10A/250V	سیم سیلیکونی دمای بالا AWG#22، AWG#18 L1=L2=70mm، یا طبق الزامات مشتری

مشخصات دما

کد	دمای قطع.	دمای بازگشت.	کد	دمای قطع.	دمای بازگشت.
40	40℃±5℃	≥30℃	100	100℃±5℃	70±10℃
45	45℃±5℃	≥30℃	105	105℃±5℃	70±12℃
50	50℃±5℃	≥30℃	110	110℃±5℃	75±12℃
55	55℃±5℃	≥30℃	115	115℃±5℃	80±12℃
60	60℃±5℃	40±10℃	120	120℃±5℃	85±12℃
65	65℃±5℃	45±10℃	125	125℃±5℃	90±12℃
70	70℃±5℃	50±10℃	130	130℃±5℃	95±12℃
75	75℃±5℃	55±10℃	135	135℃±5℃	100±12℃
80	80℃±5℃	60±10℃	140	140℃±5℃	105±12℃
85	85℃±5℃	65±10℃	145	145℃±5℃	110±12℃
90	90℃±5℃	70±10℃	150	150℃±5℃	115±12℃
95	95℃±5℃	75±10℃

مزایای رقابتی

اندازه کوچک و نصب آسان
نوار دو فلزی سریع، واکنش سریع
چرخه عمر بیش از 10,000 سیکل
جلوگیری از نشت فرآیند اشباع خلاء
جایگزین SENSATA 17AM 7AM، SEKI ST-22 و غیره.

نقشه های فنی
