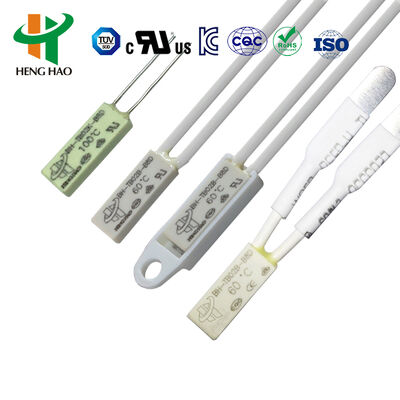

Bimetallic Motor Thermal Overload Switch , Electric Motor Thermal Protection Sensors

تصویر بزرگ :

جزئیات محصول:

Place of Origin:	China
نام تجاری:	HENGHAO
گواهی:	UL,CQC,VDE,ROHS
Model Number:	BW9700

پرداخت:

Minimum Order Quantity:	1000PCS
قیمت:	0.19 / pieces
Packaging Details:	1000pcs per carton
Delivery Time:	7 days
Payment Terms:	TT, CASH.LC.WEST UNION
Supply Ability:	100000000pcs per month

مخاطب

شرح

چرخه زندگی:	100000 چرخه	ولتاژ و جریان:	250 ولت 16a
نوع تماس:	به طور معمول بسته یا به طور معمول باز است	نوع سوئیچ:	تنظیم مجدد خودکار یا تنظیم مجدد دستی
محدوده دما:	0-250 ℃
برجسته کردن:	motor thermal protection switch , thermal protection switch

سوئیچ حرارتی اضافه بار موتور دو فلزی

سنسورهای حفاظت حرارتی موتور الکتریکی

سنسورها و محافظ‌های حرارتی دو فلزی سری BW9700 برای موتورها

اصل عملکرد و ساختار

محافظ حرارتی سری BW از یک نوار دو فلزی مهندسی شده خاص استفاده می‌کند که نیازی به مکانیزم‌های کمکی ندارد. عنصر دو فلزی مستقیماً جریان گرمایش را حس کرده و به سرعت وضعیت خود را تغییر می‌دهد تا کنتاکت‌های الکتریکی را به طور خودکار باز یا بسته کند و محافظت قابل اعتماد در برابر گرمای بیش از حد و اضافه بار را فراهم کند.

کاربردها

به طور گسترده در موتورهای الکتریکی و تجهیزات الکتریکی از جمله موارد زیر استفاده می‌شود:

پتوهای برقی و سیستم‌های گرمایش دیواری
موتورهای ماشین لباسشویی و موتورهای دستگاه شیر سویا
موتورهای فن و موتورهای تهویه مطبوع
موتورهای کسری و موتورهای DC
موتورهای بدون جاروبک AC و پمپ‌های آب
ترانسفورماتورها و رکتیفایرها
سیستم‌های روشنایی و باتری‌های قابل شارژ
لوازم گرمایشی برقی مختلف

مشخصات فنی

نوع کنتاکت: نرمال بسته و نرمال باز
رتبه الکتریکی: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
مقاومت مدار: ≤50mΩ (مقدار اولیه)
مقاومت عایق: ≥100mΩ
محدوده دمای عملکرد: 40~150℃

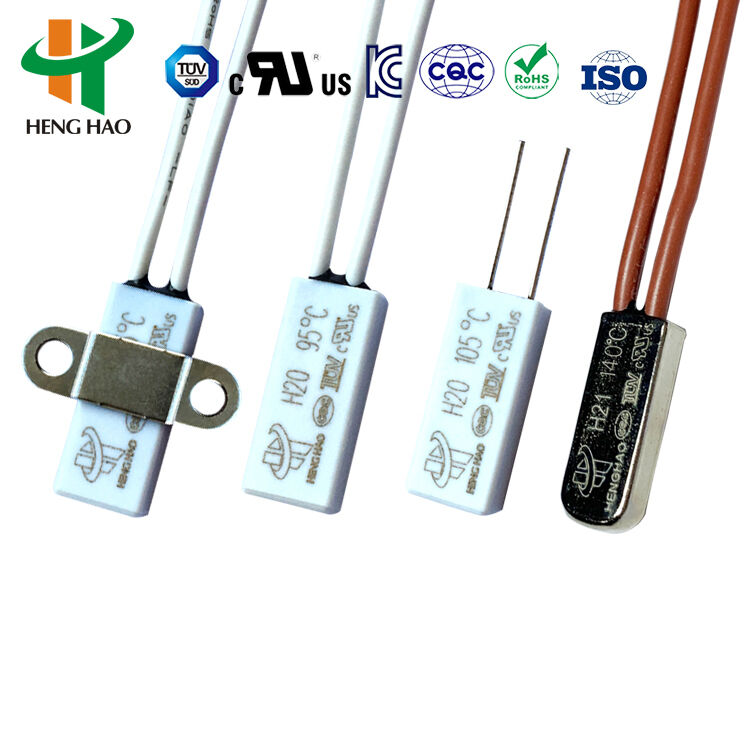

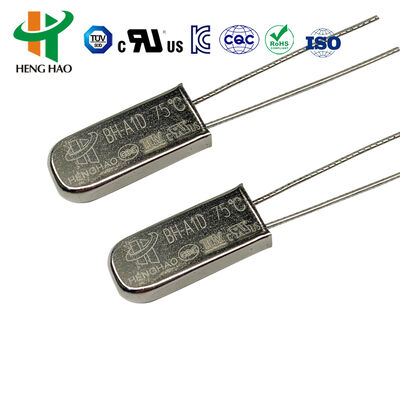

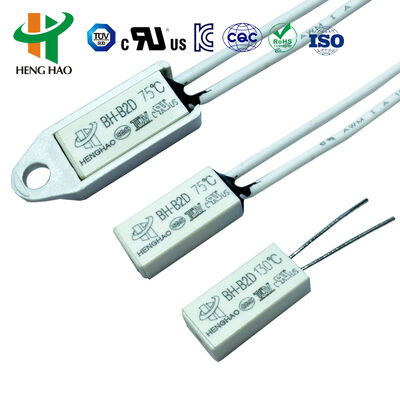

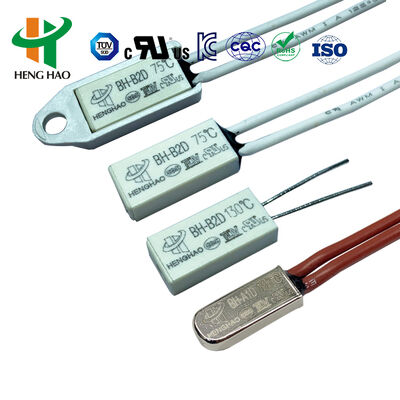

گزینه‌های بدنه: بدنه فلزی و بدنه پلاستیکی
عمر مورد انتظار: ≥10,000 سیکل

ابعاد و مدل‌ها

مدل	L(mm)	W(mm)	H(mm)	رتبه الکتریکی	سیم لید (mm)

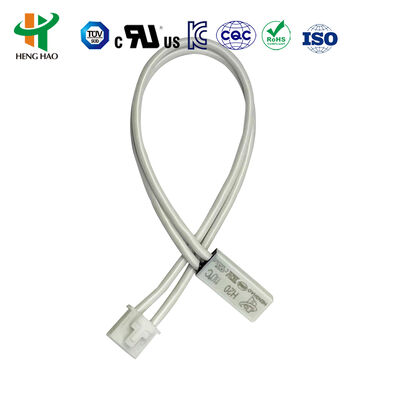

BW فلزی	20	7.5	3.8	5A/250V;10A/250V	سیم سیلیکونی دمای بالا AWG#22، AWG#18 L1=L2=70mm، یا الزامات سفارشی
BW فلزی	20	8.0	4.1	16A/250V	سیم سیلیکونی دمای بالا AWG#22، AWG#18 L1=L2=70mm، یا الزامات سفارشی
BW پلاستیکی	20	8.0	4.0	5A/250V;10A/250V	سیم سیلیکونی دمای بالا AWG#22، AWG#18 L1=L2=70mm، یا الزامات سفارشی

مشخصات دما

کد	دمای باز شدن	دمای بازنشانی	کد	دمای باز شدن	دمای بازنشانی
40	40℃±5℃	≥30℃	100	100℃±5℃	70±10℃
45	45℃±5℃	≥30℃	105	105℃±5℃	70±12℃
50	50℃±5℃	≥30℃	110	110℃±5℃	75±12℃
55	55℃±5℃	≥30℃	115	115℃±5℃	80±12℃
60	60℃±5℃	40±10℃	120	120℃±5℃	85±12℃
65	65℃±5℃	45±10℃	125	125℃±5℃	90±12℃
70	70℃±5℃	50±10℃	130	130℃±5℃	95±12℃
75	75℃±5℃	55±10℃	135	135℃±5℃	100±12℃
80	80℃±5℃	60±10℃	140	140℃±5℃	105±12℃
85	85℃±5℃	65±10℃	145	145℃±5℃	110±12℃
90	90℃±5℃	70±10℃	150	150℃±5℃	115±12℃
95	95℃±5℃	75±10℃

مزایای رقابتی

اندازه فشرده برای نصب آسان
نوار دو فلزی با عملکرد سریع و پاسخگویی بالا
عمر مورد انتظار طولانی بیش از 10,000 سیکل
جلوگیری از نشت فرآیند آغشته سازی خلاء
جایگزین مستقیم برای مدل‌های SENSATA 17AM، 7AM و SEKI ST-22

نقشه‌های فنی
