جزئیات محصول:
|
| چرخه زندگی: | 100000 چرخه | ولتاژ و جریان: | 250 ولت 16 آمپر |
|---|---|---|---|
| نوع تماس: | به طور معمول بسته یا به طور معمول باز | نوع سوئیچ: | تنظیم مجدد خودکار یا تنظیم مجدد دستی |
| محدوده دما: | 0-250 ℃ | مورد: | باکلیت |
| برجسته: | Bw9700 Bimetallic Thermostat,Rechargeable Battery Ksd9700 Thermostat,250V 16A Thermal Cut Off Switch,Rechargeable Battery Ksd9700 Thermostat,250V 16A Thermal Cut Off Switch |
||
ترموستات سری BH/محافظ حرارتی مینیاتوری/ترموستات باتری قابل شارژ
ترموستات سری BHاصل و ساختار
سری های BW و BH که می توانند در برابر جریان بیش از حد و دمای بیش از حد محافظت کنند، به طور محکم مهر و موم شده اند، مقاومت داخلی کمی دارند، بدون نویز و به طور خودکار تنظیم مجدد می شوند.هنگامی که از طریق بی متال که به دما و جریان حساس هستند، وضعیت بی متال با افزایش دما یا جریان بیش از حد تغییر می کند تا مدار قطع شود یا مدار روشن شود.سری‌های BH از محافظ‌های معمولی ایمن‌تر هستند، زیرا در شرایط جریان شدید ناگهانی هیچ تأخیر اثر دما وجود ندارد.
ترموستات سری BHمشخصات
رتبه بندی برق:
| رتبه بندی برق | DC-12V حداکثر 12A;DC-24V حداکثر 10A;AC-125V حداکثر 8A;AC-250V حداکثر 16A |
| دمای باز | (30~150)±5 درجه سانتیگراد؛5 درجه سانتی گراد یک قدم |
| تنظیم مجدد دما | 2/3 دمای عمل با تحمل 15± درجه سانتیگراد.دمای تنظیم مجدد نیز می تواند با توجه به نیاز مشتریان ارائه شود. |
| زمان زندگی | 10000 بار |
| اندازه | L15mm W7.1mm H3.8mm |
| سیم سربی | # 22 3266، نیمه خاموش شدن انتهایی، طول 70 میلی متر است، یا با توجه به نیاز مشتری |
| شماره فایل UL | E487478 |
| شماره گواهی CQC | CQC16002142880 |
| شماره گواهینامه TUV | B160592241002 |
محافظ حرارتی سری BHبعد، ابعاد، اندازه
| مدل | مورد | طول (میلی متر) | عرض (میلی متر) | بالا (میلی متر) | جلد و فعلی | سیم سربی |
| H20 | پلاستیک | 18.5 | 8 | 4 | DC-12V حداکثر 12A;DC-24V حداکثر 10A;AC-125V حداکثر 8A;AC-250V حداکثر 10A |
#20 3135، انتهای 5 میلی متر نیمه خاموش شدن، طول 70 میلی متر است، یا با توجه به نیاز مشتری |
| H21 | فلز | 18.5 | 7.3 | 3.8 | ||
| H21 | فلز | 20 | 8 | 4 | AC250V 20A | شماره 16 3135 |
| BH-A1D | فلز | 15 | 6.6 | 3.2 | DC-12V حداکثر 12A;DC-24V حداکثر 10A;AC-125V حداکثر 8A;AC-250V |
#20 3135، #22 3266، #22 3135، انتهای 5 میلی متر نیمه خاموش شدن، طول 70 میلی متر است، یا با توجه به نیاز مشتری |

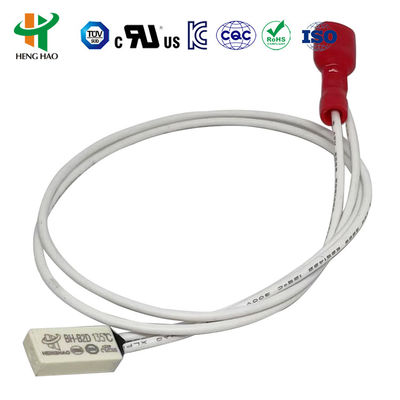

| BH-B2D | پلاستیک | 15 | 7.1 | 3.8 | ||

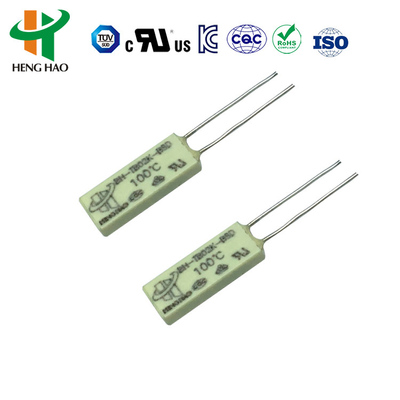

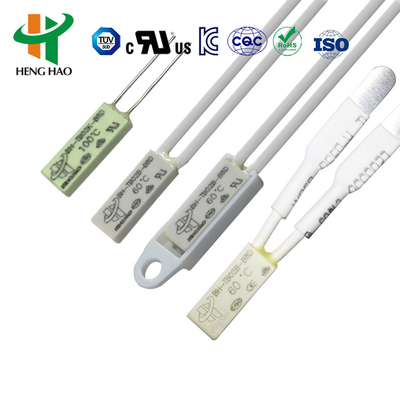

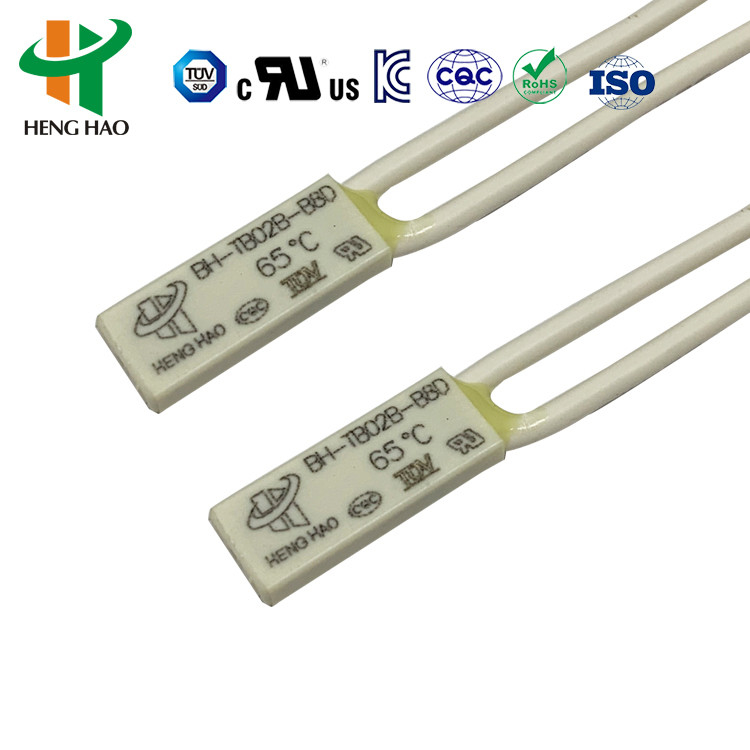

| BH-TB02B-B8D | پلاستیک | 15 | 5.2 | 2.4 | DC-12V حداکثر 4A;DC-24V حداکثر 3A;AC-125V حداکثر 3A;AC-250V حداکثر 2A | 3266-AWG24#، 3135-AWG24# یا نوار نیکل به طور معمول، طول 70 میلی متر یا بر اساس نیاز مشتری است |
ترموستات سری BHبرنامه و دستورالعمل
محافظ حرارتی سری BH، دستگاه های محافظ امنیتی قابل اعتماد و هشدار موثر، به طور گسترده در انواع موتورهای 1.5 اسب بخار استفاده می شود.دستگاه روشنایی، دستگاه جوش اینورتر، برق سوئیچ،بسته باتری قابل شارژبالاست لامپ فلورسنت،ابزارهای برقی قابل حمل، وسایل برقی و سایر تجهیزات الکتریکی برای جلوگیری از جریان بیش از حد و گرمای بیش از حد ناشی از وضعیت غیرعادی کار.انواع اجباری که می توانند فشار 3.5 مگا پاسکال را تحمل کنند، برای نصب موتور با پوشش پلاستیکی مناسب هستند.
| کد | درجه حرارت | کد | درجه حرارت |
| 30 | 30 درجه سانتیگراد | 100 | 100 ℃ |
| 35 | 35 درجه سانتیگراد | 105 | 105 درجه سانتیگراد |
| 40 | 40 درجه سانتیگراد | 110 | 110 درجه سانتیگراد |
| 45 | 45 درجه سانتیگراد | 115 | 115 درجه سانتیگراد |
| 50 | 50 درجه سانتیگراد | 120 | 120 ℃ |
| 55 | 55 درجه سانتیگراد | 125 | 125 درجه سانتیگراد |
| 60 | 60 درجه سانتیگراد | 130 | 130 درجه سانتیگراد |
| 70 | 70 درجه سانتیگراد | 135 | 135 درجه سانتیگراد |
| 75 | 75 درجه سانتیگراد | 140 | 140 درجه سانتیگراد |
| 80 | 80 درجه سانتیگراد | 145 | 145 درجه سانتیگراد |
| 85 | 85 درجه سانتیگراد | 150 | 150 ℃ |
| 90 | 90 درجه سانتیگراد |
ترموستات سری BW/KSDمحافظ حرارتی 9700/محافظ دما BW9700

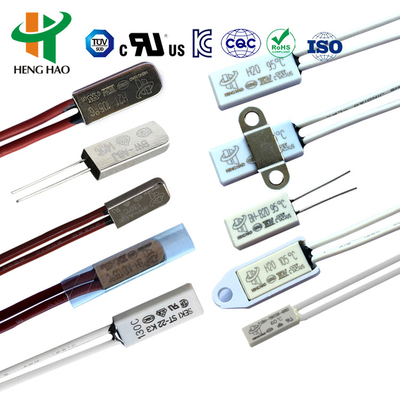

ترموستات سری H20,H21اصل و ساختار
محافظ های جهانی و پیشرفته سری H20، H21 با پوشش فلزی بزرگ از پوشش فلزی رسانای حرارتی، قطعات دو فلزی جوش داده شده با نقطه تماس آلیاژ نقره، براکت رسانا، پایه ثابت عایق، نوار تماس ثابت و کابل مقاومت حرارتی تشکیل شده است.در صورت عملکرد غیرعادی، همراه با افزایش دمای محیط به مقدار تنظیم شده، قطعات دو فلزی سریع عمل کرده، نقطه تماس را باز کرده و مدار را قطع می کنند.هنگامی که دستگاه برای عملکرد ایمن تا دمای خنک می شود، نقطه تماس به طور خودکار بسته می شود و عملکرد عادی را بازیابی می کند.
محافظ حرارتی سری H20، H21مشخصات
| رتبه بندی برق | DC-12V حداکثر 12A;DC-24V حداکثر 10A;AC-125V حداکثر 8A;AC-250V حداکثر 16A |
| دمای باز | (30~150)±5 درجه سانتیگراد؛5 درجه سانتی گراد یک قدم |
| تنظیم مجدد دما | 2/3 دمای عمل با تحمل 15± درجه سانتیگراد.دمای تنظیم مجدد نیز می تواند با توجه به نیاز مشتریان ارائه شود. |
| زمان زندگی | 10000 بار |
| مقاومت بسته شدن تماس: | ≤50mΩ |
| مقاومت عایق: | ≥100mΩ |
| قدرت الکتریکی: |
|
| شماره فایل UL | E487478 |
| شماره گواهی CQC | CQC16002142880 |
| شماره گواهینامه TUV | B160592241002 |
محافظ حرارتی سری H20، H21ابعاد s
| مدل | مورد | طول (میلی متر) | عرض (میلی متر) | بالا (میلی متر) | جلد و فعلی | سیم سربی |
| H20 | پلاستیک | 18.5 | 8 | 4 | DC-12V حداکثر 12A;DC-24V حداکثر 10A;AC-125V حداکثر 8A;AC-250V حداکثر 10A |
#20 3135، انتهای 5 میلی متر نیمه خاموش شدن، طول 70 میلی متر است، یا با توجه به نیاز مشتری |
| H21 | فلز | 18.5 | 7.3 | 3.8 | ||
| H21 | فلز | 20 | 8 | 4 | AC250V 20A | شماره 16 3135 |
| BH-A1D | فلز | 15 | 6.6 | 3.2 | DC-12V حداکثر 12A;DC-24V حداکثر 10A;AC-125V حداکثر 8A;AC-250V |
#20 3135، #22 3266، #22 3135، انتهای 5 میلی متر نیمه خاموش شدن، طول 70 میلی متر است، یا با توجه به نیاز مشتری |
| BH-B2D | پلاستیک | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | پلاستیک | 15 | 5.2 | 2.4 | DC-12V حداکثر 4A;DC-24V حداکثر 3A;AC-125V حداکثر 3A;AC-250V حداکثر 2A | 3266-AWG24#، 3135-AWG24# یا نوار نیکل به طور معمول، طول 70 میلی متر یا بر اساس نیاز مشتری است |
H20، H21برنامه محافظ درجه حرارت سری
سری H20، H21 برای باتری قابل شارژ، بالاست، ماساژور، میکرو موتور، ترانسفورماتور، ابزار الکتریکی، لوازم الکتریکی حرارتی و ابزار و غیره قابل استفاده است.
تاییدیه گواهینامه UL، CQC، TUV و RoHS محصول.
