جزئیات محصول:
|
| استفاده: | حرارتی | ظرفیت شکستن: | بالا |
|---|---|---|---|
| استانداردهای ایمنی: | IEC | نوع تماس: | به طور معمول بسته و به طور معمول باز |
| انحراف دما: | ± 3 درجه سانتی گراد / ± 5 درجه سانتی گراد / ± 7 درجه سانتی گراد | چرخه زندگی: | 10000 بار |
| مقدار تولیدی: | 1000 عدد | روش پرداخت: | TT یا مذاکره در مورد مدت پرداخت |
| زمان تحویل: | 7 تا 15 روز کاری | مدل: | BH-B2D BH-A1D |
| ماده خام: | برش، مس، پلاستیک، فلز، دیسک دو فلزی | رتبه بندی برق: | DC-12V حداکثر 12A؛ DC-24V حداکثر 10A؛ AC-125V حداکثر 8A؛ AC-250V حداکثر 5A |
| محدوده دمای عمل: | (30~150) ±5°C؛ 5°C در هر مرحله | ||
| برجسته: | ترموستات بی متال BW-A1D,ترموستات دو فلزی محافظ حرارتی کوچک,KSD9700 سوئیچ حرارتی دو فلزی,Bimetal thermostat Small Thermal Protector,KSD9700 bimetal thermal switch |
||

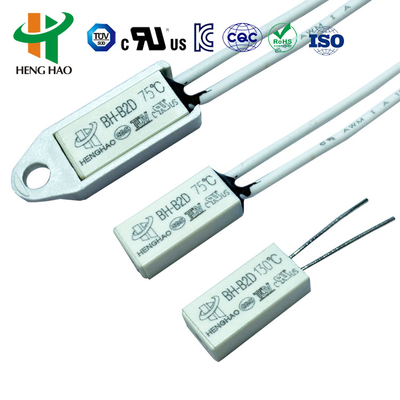

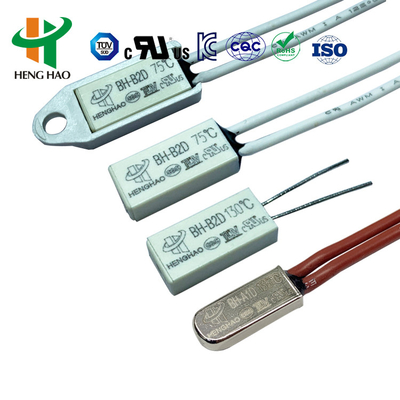

ترموستات سری BH/محافظ حرارتی کوچک/ترموستات با باتری شارژ پذیر
ترموستات سری BHاصول و ساختار
سری BW & BH که می توانند در برابر جریان بیش از حد و بیش از حد درجه حرارت محافظت کنند، محکم مهر و موم می شوند، مقاومت داخلی کوچک، هیچ سر و صدا و تنظیم مجدد به طور خودکار.وقتی که جریان از طریق دو فلزی که حساس به دمای و جریان هستند، وضعیت دو فلزی با بیش از حد درجه حرارت یا بیش از حد جریان تغییر می کند تا مدار را قطع کند یا مدار را روشن کند. سری BH از محافظ های معمولی امن تر است،از آنجا که هیچ تأثیری در درجه حرارت وجود ندارد در شرایط جریان ناگهانی بزرگ.
ترموستات سری BHمشخصات
درجه برق:
| درجه بندی الکتریکی | DC-12V حداکثر 12A؛ DC-24V حداکثر 10A؛ AC-125V حداکثر 8A؛ AC-250V حداکثر 16A |
| دمای باز | (30~150) ±5°C؛ 5°C در هر مرحله |
| دمای تنظیم مجدد | 2/3 دمای عمل با تحمل ±15°C. دمای تنظیم مجدد نیز می تواند با توجه به نیاز مشتری فراهم شود. |
| طول عمر | 10000 بار |
| اندازه | L15mm W7.1mm H3.8mm |
| سیم سرب | #22 3266، پایان نیمه tripping، طول 70mm است، یا با توجه به مشتری s نیاز |
| UL شماره پرونده | E487478 |
| شماره گواهینامه CQC | CQC16002142880 |
| شماره گواهینامه TUV | B160592241002 |

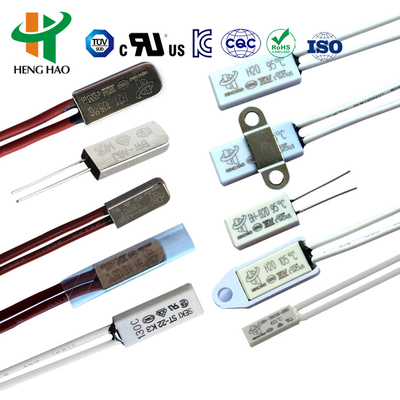

محافظ های حرارتی سری BHابعاد
| مدل | پرونده | طول ((ملی متر) | عرض ((ملی متر) | ارتفاع ((ملی متر) | Vol.&Current | سیم سرب |
| H20 | پلاستیک | 18.5 | 8 | 4 | DC-12V حداکثر 12A؛ DC-24V حداکثر 10A؛ AC-125V حداکثر 8A؛ AC-250V حداکثر 10A |
#20 3135، آخر 5mm نصف محرک، طول 70mm است، یا با توجه به مشتری نیاز دارد |
| H21 | فلز | 18.5 | 7.3 | 3.8 | ||
| H21 | فلز | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | فلز | 15 | 6.6 | 3.2 | DC-12V حداکثر 12A؛ DC-24V حداکثر 10A؛ AC-125V حداکثر 8A؛ AC-250V |
#20 3135, #22 3266, #22 3135, پایان 5mm نصف محرک، طول 70mm است، یا با توجه به مشتری نیاز دارد |
| BH-B2D | پلاستیک | 15 | 7.1 | 3.8 | ||

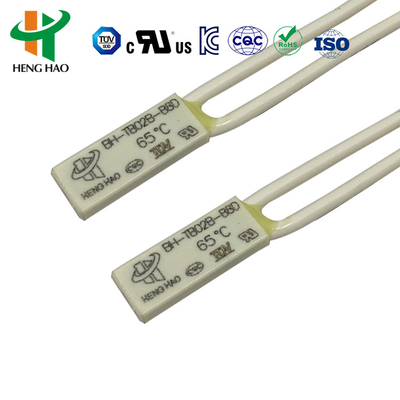

| BH-TB02B-B8D | پلاستیک | 15 | 5.2 | 2.4 | DC-12V حداکثر 4A؛ DC-24V حداکثر 3A؛ AC-125V حداکثر 3A؛ AC-250V حداکثر 2A | 3266-AWG24#، 3135-AWG24# یا نوار نیکل به طور معمول، طول 70 میلی متر است یا با توجه به نیاز مشتری |
ترموستات سری BHدرخواست و دستورالعمل
محافظ های حرارتی سری BH، محافظ ایمنی موثر و قابل اعتماد و دستگاه های هشدار، به طور گسترده ای در انواع مختلف موتورهای 1.5 اسب بخار استفاده می شود،دستگاه روشنایی، دستگاه جوشکاری اینورتر، قدرت سوئیچبسته باتری قابل شارژ مجدد، بالاست های لامپ فلورسنت،ابزار های الکتریکی قابل حمل، دستگاه های الکتریکی و سایر تجهیزات الکتریکی برای جلوگیری از جریان بیش از حد و گرم شدن بیش از حد ناشی از وضعیت غیرطبیعی کار.5MPa برای نصب در موتور پوشش پلاستیکی مناسب است.
| کد | درجه حرارت | کد | درجه حرارت |
| 30 | 30°C | 100 | 100 درجه سانتیگراد |
| 35 | ۳۵ درجه سانتیگراد | 105 | 105°C |
| 40 | ۴۰ درجه سانتیگراد | 110 | 110°C |
| 45 | ۴۵ درجه سانتیگراد | 115 | 115°C |
| 50 | 50 درجه سانتیگراد | 120 | 120°C |
| 55 | 55°C | 125 | 125 درجه سانتیگراد |
| 60 | ۶۰ درجه سانتیگراد | 130 | 130°C |
| 70 | ۷۰ درجه سانتیگراد | 135 | 135 درجه سانتیگراد |
| 75 | ۷۵ درجه سانتیگراد | 140 | 140 درجه سانتیگراد |
| 80 | ۸۰ درجه سانتیگراد | 145 | 145 درجه سانتیگراد |
| 85 | 85°C | 150 | 150 درجه سانتیگراد |
| 90 | ۹۰ درجه سانتیگراد |
| محل تولید | چین |
| درجه بندی الکتریکی | DC-12V حداکثر 12A؛ DC-24V حداکثر 10A؛ AC-125V حداکثر 8A؛ AC-250V حداکثر 5A |
| محدوده دمای عمل | (30~150) ±5°C؛ 5°C در هر مرحله |
| تفاوت دمای بازیابی و عمل | کاهش دمای کار 15-45°C |
| انحراف دمایی | ±3°C / ±5°C / ±7°C |
| مقاومت مدار | ≤50mΩ (قیمت اولیه) |
| مقاومت عایق بندی | ≥100mΩ (DC500V حالت عادی) |
| قدرت دی الکتریک | AC50Hz 1500V / دقیقه، بدون نابینا شدن خرابی (حالتی عادی) |
| چرخه زندگی | 10000 بار |
| نوع تماس | معمولا بسته و معمولا باز |
| مقدار تولیدی | 1000PCS |
| زمان تحویل | ۷ تا ۱۵ روز کاری |
| روش پرداخت | TT یا مذاکره در مورد مدت پرداخت |
| حوزه کاربرد | محافظ های حرارتی سری BH، محافظ های امنیتی موثر و قابل اعتماد و دستگاه های هشدار به طور گسترده ای در انواع مختلف موتورهای 1.5 اسب بخار، دستگاه های روشنایی، دستگاه های جوش inverter، قدرت سوئیچ،بسته باتری قابل شارژ مجددلامپ های فلورسنت، ابزارهای الکتریکی قابل حمل، دستگاه های الکتریکی و سایر تجهیزات الکتریکی برای جلوگیری از جریان بیش از حد و گرم شدن بیش از حد ناشی از وضعیت غیرطبیعی کار.انواع محکم که می توانند با فشار 3 مقاومت کنند.5MPa برای نصب در موتور پوشش پلاستیکی مناسب است. |
