جزئیات محصول:
|
چرخه زندگی: | 100000 چرخه | ولتاژ و جریان: | 250 ولت 16 آمپر |
---|---|---|---|
نوع تماس: | به طور معمول بسته یا به طور معمول باز | نوع سوئیچ: | تنظیم مجدد خودکار یا تنظیم مجدد دستی |
محدوده دما: | 0-250 ℃ | ||
برجسته: | کنترلگر دما TB05-BB5D,ترموستات دو فلزی TB11-BB5D,100000 چرخه ترموستات دو فلزی,TB11-BB5D Bimetallic Thermostat,100000 cycles Bimetallic Thermostat |

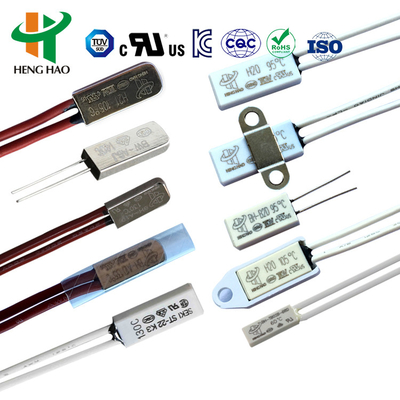

ترموستات سری BH/محافظ حرارتی کوچک/ترموستات با باتری شارژ پذیر
ترموستات سری BHاصول و ساختار
سری BW & BH که می توانند در برابر جریان بیش از حد و بیش از حد درجه حرارت محافظت کنند، محکم مهر و موم می شوند، مقاومت داخلی کوچک، هیچ سر و صدا و تنظیم مجدد به طور خودکار.وقتی که جریان از طریق دو فلزی که حساس به دمای و جریان هستند، وضعیت دو فلزی با بیش از حد درجه حرارت یا بیش از حد جریان تغییر می کند تا مدار را قطع کند یا مدار را روشن کند. سری BH از محافظ های معمولی امن تر است،از آنجا که هیچ تأثیری در درجه حرارت وجود ندارد در شرایط جریان ناگهانی بزرگ.
ترموستات سری BHمشخصات
درجه برق:
درجه بندی الکتریکی | DC-12V حداکثر 12A؛ DC-24V حداکثر 10A؛ AC-125V حداکثر 8A؛ AC-250V حداکثر 16A |
دمای باز | (30~150) ±5°C؛ 5°C در هر مرحله |
دمای تنظیم مجدد | 2/3 دمای عمل با تحمل ±15°C. دمای تنظیم مجدد نیز می تواند با توجه به نیاز مشتری فراهم شود. |
طول عمر | 10000 بار |
اندازه | L15mm W7.1mm H3.8mm |
سیم سرب | #22 3266، پایان نیمه tripping، طول 70mm است، یا با توجه به مشتری s نیاز |
UL شماره پرونده | E487478 |
شماره گواهینامه CQC | CQC16002142880 |
شماره گواهینامه TUV | B160592241002 |
محافظ های حرارتی سری BHابعاد
مدل | پرونده | طول ((ملی متر) | عرض ((ملی متر) | ارتفاع ((ملی متر) | Vol.&Current | سیم سرب |
H20 | پلاستیک | 18.5 | 8 | 4 | DC-12V حداکثر 12A؛ DC-24V حداکثر 10A؛ AC-125V حداکثر 8A؛ AC-250V حداکثر 10A |
#20 3135، آخر 5mm نصف محرک، طول 70mm است، یا با توجه به مشتری نیاز دارد |
H21 | فلز | 18.5 | 7.3 | 3.8 | ||
H21 | فلز | 20 | 8 | 4 | AC250V 20A | #16 3135 |

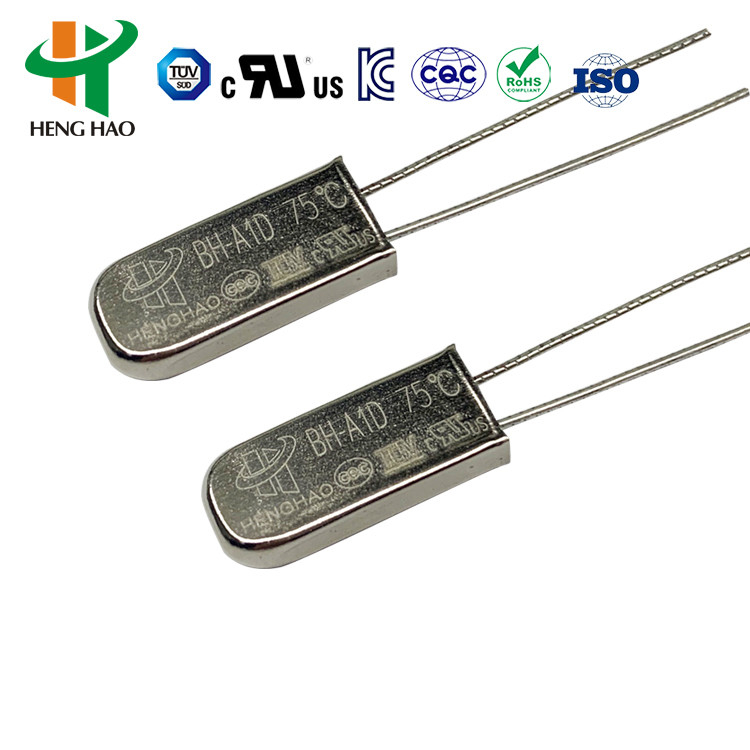

BH-A1D | فلز | 15 | 6.6 | 3.2 | DC-12V حداکثر 12A؛ DC-24V حداکثر 10A؛ AC-125V حداکثر 8A؛ AC-250V |
#20 3135, #22 3266, #22 3135, پایان 5mm نصف محرک، طول 70mm است، یا با توجه به مشتری نیاز دارد |

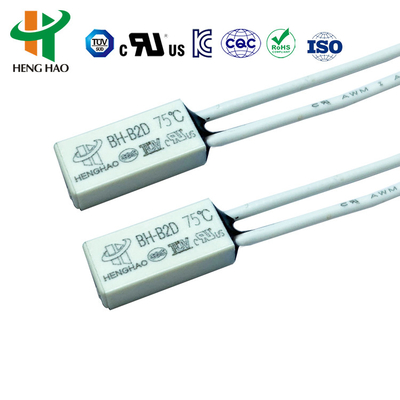

BH-B2D | پلاستیک | 15 | 7.1 | 3.8 | ||
BH-TB02B-B8D | پلاستیک | 15 | 5.2 | 2.4 | DC-12V حداکثر 4A؛ DC-24V حداکثر 3A؛ AC-125V حداکثر 3A؛ AC-250V حداکثر 2A | 3266-AWG24#، 3135-AWG24# یا نوار نیکل به طور معمول، طول 70 میلی متر است یا با توجه به نیاز مشتری |
ترموستات سری BHدرخواست و دستورالعمل
محافظ های حرارتی سری BH، محافظ ایمنی موثر و قابل اعتماد و دستگاه های هشدار، به طور گسترده ای در انواع مختلف موتورهای 1.5 اسب بخار استفاده می شود،دستگاه روشنایی، دستگاه جوشکاری اینورتر، قدرت سوئیچبسته باتری قابل شارژ مجدد، بالاست های لامپ فلورسنت،ابزار های الکتریکی قابل حمل، دستگاه های الکتریکی و سایر تجهیزات الکتریکی برای جلوگیری از جریان بیش از حد و گرم شدن بیش از حد ناشی از وضعیت غیرطبیعی کار.5MPa برای نصب در موتور پوشش پلاستیکی مناسب است.
کد | درجه حرارت | کد | درجه حرارت |
30 | 30°C | 100 | 100 درجه سانتیگراد |
35 | ۳۵ درجه سانتیگراد | 105 | 105°C |
40 | ۴۰ درجه سانتیگراد | 110 | 110°C |
45 | ۴۵ درجه سانتیگراد | 115 | 115°C |
50 | 50 درجه سانتیگراد | 120 | 120°C |
55 | 55°C | 125 | 125 درجه سانتیگراد |
60 | ۶۰ درجه سانتیگراد | 130 | 130°C |
70 | ۷۰ درجه سانتیگراد | 135 | 135 درجه سانتیگراد |
75 | ۷۵ درجه سانتیگراد | 140 | 140 درجه سانتیگراد |
80 | ۸۰ درجه سانتیگراد | 145 | 145 درجه سانتیگراد |
85 | 85°C | 150 | 150 درجه سانتیگراد |
90 | ۹۰ درجه سانتیگراد |
ترموستات سری BW / محافظ حرارتی KSD9700 / محافظ دمایی BW9700
1. ترموستات های سری BW اصول و ساختار
محافظهای جهانی و پیشرفته سری BW با پوشش فلزی بزرگ شامل پوشش فلزی رسانای حرارتی، قطعات دو فلزی جوشیده با نقطه تماس آلیاژ نقره، براکت رسانا،پایه ی تثبیت عایق، نوار تماس ثابت و کابل مقاومت گرما در صورت کار غیرطبیعی، همراه با افزایش دمای محیط به مقدار تنظیم شده، قطعات دو فلزی عمل سریع انجام می دهند،نقطه تماس رو باز کن، و مدار را قطع کنید. هنگامی که دستگاه به دمای کار ایمن خنک می شود، نقطه تماس به طور خودکار بسته می شود و به کار عادی باز می گردد.
2محافظ های حرارتی سری BW مشخصات
2.1نوع سوئیچ: به طور معمول بسته، به طور معمول باز.
2.2ولتاژ کار / جریان: AC250V / 5A؛ AC125V / 8A
2.3دمای کار: 40 ~ 150 °C (یک مرحله برای هر 5 °C)
2.4تحمل استاندارد: +-3°C / +-5°C / +-7°C
2.5درجه حرارت تنظیم مجدد: کاهش درجه حرارت عملیاتی 15-45 °C
2.6مقاومت بسته شدن تماس: ≤50mΩ
2.7مقاومت عایق: ≥100mΩ
2.8ولتاژ الکتریکی: AC1500V/1min بدون پدیده شکستن و فلش اوور
2.9عمر: 10000 بار
3اندازه محافظ های حرارتی سری BW
مدل |
طول |
عرض |
بالا |
BW9700 |
20 |
7.3 |
3.8 |
4محافظ های دمایی سری BW
سری BW برای باتری شارژ، بالاست، ماساژور، موتور، ترانسفورمور، ابزار الکتریکی، دستگاه و ابزار الکتریکی گرما و غیره قابل استفاده است.
کد |
دمای باز |
دمای تنظیم مجدد |
کد |
دمای باز |
دمای تنظیم مجدد |
045 |
45+-4.5°C |
≥33°C |
105 |
105+-5°C |
75+-15°C |
050 |
50+-5°C |
≥35°C |
110 |
110+-5°C |
75+-15°C |
055 |
55+-5°C |
42+-6°C |
115 |
115+-5°C |
80+-15°C |
060 |
60+-5°C |
45+-8°C |
120 |
120+-5°C |
85+-15°C |
065 |
65+-5°C |
48+-10°C |
125 |
125+-5°C |
85+-15°C |
070 |
70+-5°C |
50+-12°C |
130 |
130+-5°C |
90+-15°C |
075 |
75+-5°C |
53+-14°C |
135 |
135+-5°C |
95+-15°C |
080 |
80+-5°C |
55+-15°C |
140 |
140+-5°C |
100+-15°C |
085 |
85+-5°C |
60+-15°C |
145 |
145+-5°C |
100+-15°C |
090 |
90+-5°C |
65+-15°C |
150 |
150+-5°C |
105+-15°C |
095 |
95+-5°C |
۷۰+۱۵°C |
155 |
155+-5°C |
110+-15°C |
100 |
100+-5°C |
۷۰+۱۵°C |
|
|
|
مجوز صدور گواهینامه UL،CQC،VDE و RoHS
